加氢脱氧装置

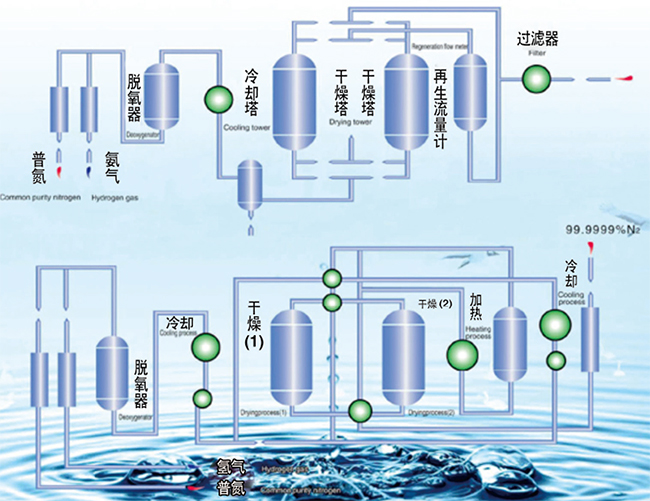

加氢脱氧装置工艺流程图
工艺原理
加氢脱氧装置以普氮为原料,经加氢催化除氧、冷却、吸附干燥,再经过滤除去氮气中的杂质、水气和尘埃,获得高纯氮气。
主要持点
工艺先进——采国内领先的高效脱氧催化剂,活性好,无需加热,活化再生。
自动控带——西门子PLC控制,工作再生自动切换可选的质量流量控制器,自动加氢,比值控制。
工作可靠——采用德国宝得气动阀，日本理化RKC温控仪。
设计合理——全封闭的设计,结构紧凑、外型美观、地面积少。
技术指标
处理气量: 10~ 500Nm3/h
气纯度:≥99.5%
产品氮气纯度:≥99.9995%
O₂≤5ppm H₂≤2000ppm
产品氮气压力: 0.1~0.6Mpa
SL-QH型加氢脱氧系列技术参数
| 型号规格 | 额定产气量 Nm3/ h | 额定产气量 Nm³/ h | 耗氢量 Nm³/ h | 整机功率 kw | 冷却机 T /h | 外型尺寸(mm) (LxWxH) |
| SL-QH10 | 10 | 11 | 0.23 | 2 | 0.5 | 1.3x0.9x1.7 |
| SL-QH15 | 15 | 16.5 | 0.34 | 2.4 | 0.8 | 1.3x0.9x1.7 |
| SL-QH20 | 20 | 22 | 0.45 | 3.2 | 0.8 | 1.4x0.9x1.7 |
| SL-QH30 | 30 | 33 | 0.68 | 4 | 1.2 | 1.4x0.9x1.7 |
| SL-QH40 | 40 | 43 | 0.88 | 5 | 1.2 | 1.6x1.1x1.8 |
| SL-QH50 | 50 | 54 | 1.10 | 6 | 1.5 | 1.6x1.1x1.8 |
| SL-QH60 | 60 | 65 | 1.33 | 8 | 1.5 | 1.8x1.2x1.8 |
| SL-QH80 | 80 | 87 | 1.73 | 9 | 2 | 2.0x1.2x2.0 |
| SL-QH100 | 100 | 108 | 2.20 | 12 | 2.7 | 2.0x1.3x2.0 |
| SL-QH150 | 150 | 162 | 3.32 | 15 | 3.5 | 2.0x1.4x2.2 |
| SL-QH200 | 200 | 216 | 4.40 | 18 | 4.7 | 2.0x1.4x2.4 |
| SL-QH250 | 250 | 270 | 5.54 | 24 | 6 | 2.0x1.4x2.6 |
| SL-QH300 | 300 | 325 | 6.66 | 28 | 7.2 | 2.4x1.5x3.0 |
| SL-QH400 | 400 | 440 | 8.88 | 32 | 8.4 | 2.8x2.0x3.5 |
| SL-QH500 | 500 | 550 | 11.10 | 38 | 9.6 | 3.0x2.5x4.0 |
